编写：孔利民

IT电子产品与我们的生活息息相关，一些板卡类产品，我们虽然有听过，特别是一些工业或检测时才会用到的，并非能一一清楚，现列举一些板卡来分析。

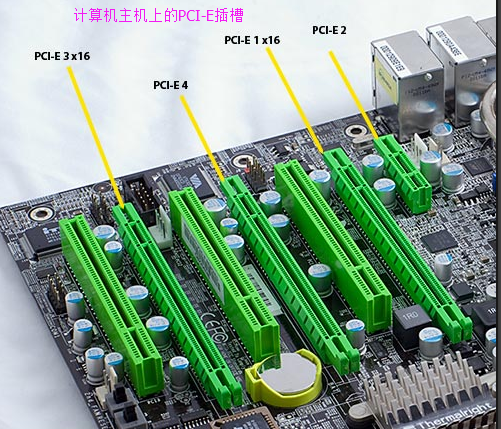

先说下PCI-e卡，PCI-e是PCI-Express的缩写，为一种高速串行计算机扩展总线标准，包括PCI-Express2X、4X、8X、16X等多种协议，PCI-E卡指插入主板PCI-E总线插槽中，使计算机与外部设备或者数据相连的板卡，包括多种多样。如：PCI-E总线通讯卡、PCI-E显卡、PCI-E网络接口卡等等。

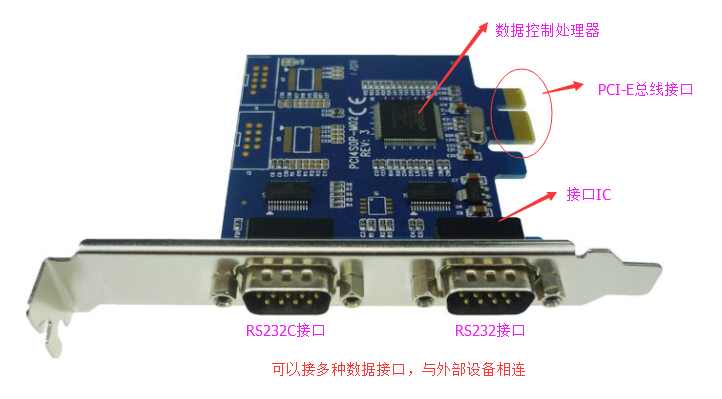

  PCI-E总线通讯卡，一般用于工业数据传输、与检测设备连接传输或者数据采集，有时也称之为PCI-E数据采集卡。如下图：

   工作流程为：PCI-E总线插入计算机插槽中，与中央处理器相连，另一端RS232C接口（根据需求为不同接口）连接外部设备（工业机器、检测设备、摄像机等）；以连接检测设备为例，检测结果通过数据线连接板卡的RS232C接口（或其他接口）接入，经处理IC进行处理，再由PCIE总线接口传输给CPU。

注意，品名中的通讯二字并非是网络通讯，而是各接口协议之间的协议转换。

8517的通讯是指数据经由网络来传输。典型的通讯线路为：数据经由局域网，再传送给广域网（Internet），再到接收端的局域网，然后到接收端；或者是不经过广域网的局域网内的通讯。

各种不同接口的PCI-E总线通讯卡如下：

归类分析：PCI-E总线通讯卡为计算机连接外部的部件，用于对外部数据（如检测结果）的转换处理，使之能被计算机识别，能被计算机对数据进行分析。根据84章章注五（三）：

（三）除本条注释（四）及（五）另有规定的以外，一个部件如果符合下列所有规定，即可视为自动数据处理系统的一部分：

1．专用于或主要用于自动数据处理系统；

2．可以直接或通过一个或几个其他部件同中央处理器相联接；以及

3．能够以本系统所使用的方式（代码或信号）接收或传送数据。

自动数据处理设备的部件如果单独报验，应归入品目84.71。

PCI-E总线通讯卡符合以上定义，应按部件归入8471.8。

PCI-E网卡，一端插入计算机PCIE总线插槽内，一端连接局域网，使计算机能够连接网络。根据84章章注五（四），不能归入8471，而应按通讯设备归入8517。

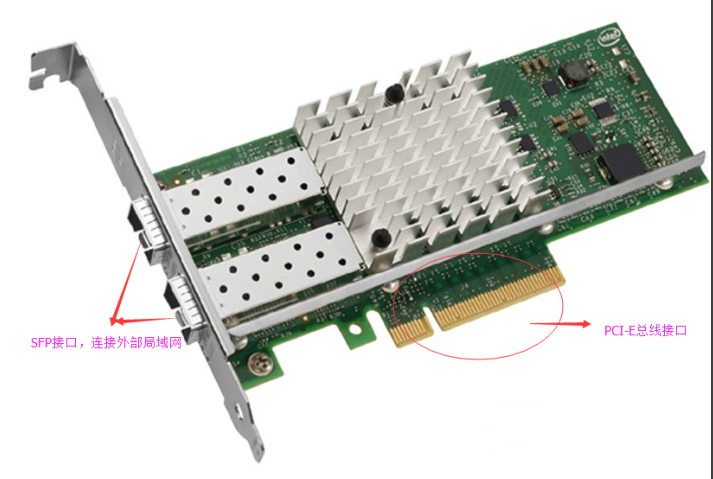

                                                                                              SFP+接口的光通讯网卡按其他光通讯设备归入85176229.90

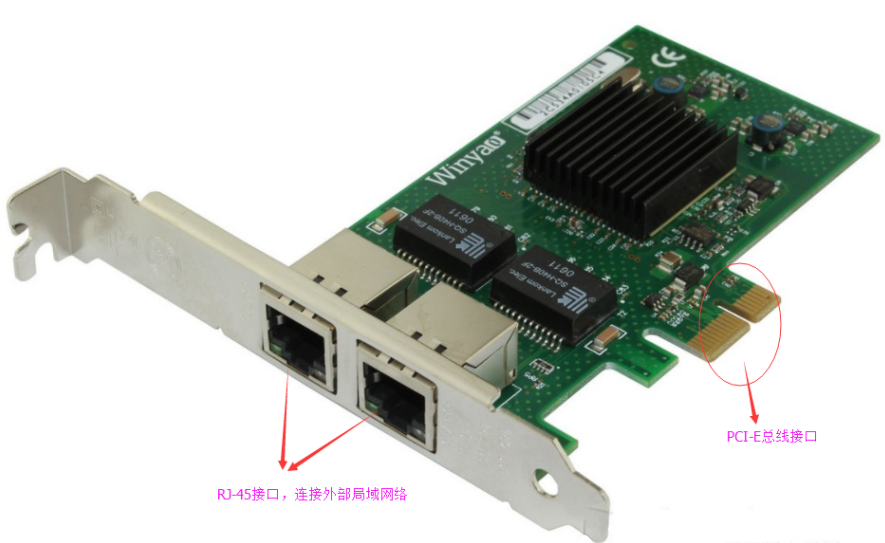

                                                                                                                     RJ45接口的有线网卡归入85176237

总结：PCI-E卡应按其具体的连接方式、工作原理流程来确定归类。

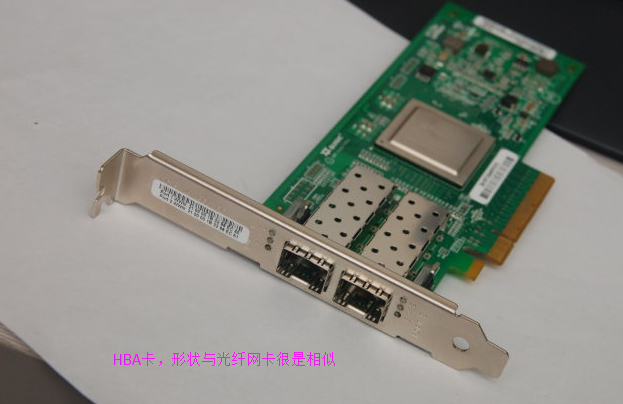

HBA卡，全称为主机总线适配器，又叫光纤通道卡。上面说到光通讯网卡是用于计算机与网络之间的连接，那这个HBA卡又是用来干嘛的呢？它是用于服务器与存储系统之间的连接。

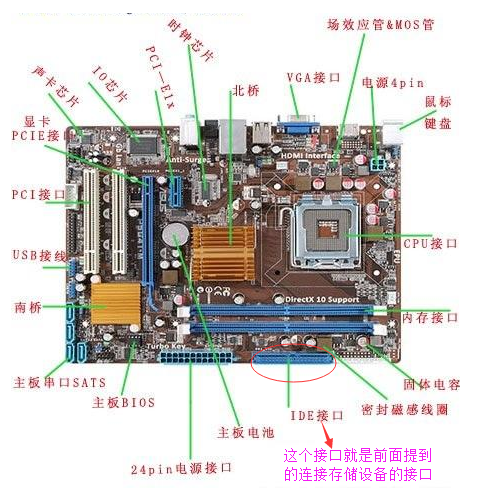

一般存储系统如磁盘阵列HBA卡数据通讯协议是IDE，SCSI和FC，主板一般会支持IDE协议，那磁盘阵列可以通过IDE协议直接相连，但如果存储系统是SCSI或者FC协议，那就无法与服务器相连，那就需要在服务器主板上插上一张SCSI卡或者FC卡，其中这种FC（Fiber Channe：光纤通道）卡就是HBA卡。

单看品名光纤通道卡，自然很容易联想到8517的光纤通讯设备，但这种卡并非为网络通讯用的，而是接口协议转换用的，能使服务器读取存储系统的数据或将数据存入存储系统中。符合84章章注五（三）对部件的定义，应归入8471.8。

附：常见板卡的归类

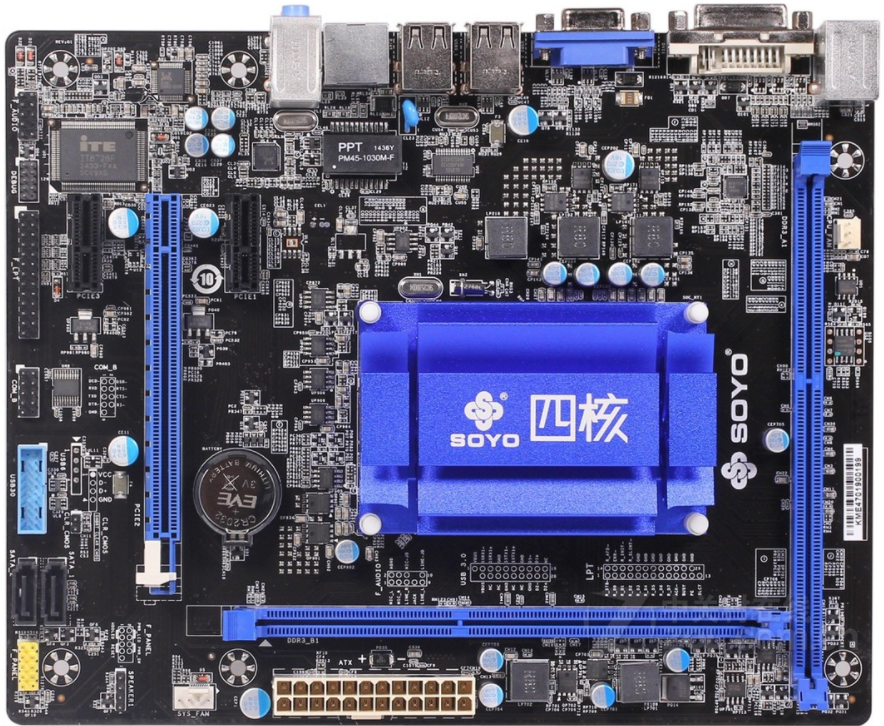

主板（无CPU）：8473.3

主板（含CPU）：8471.5

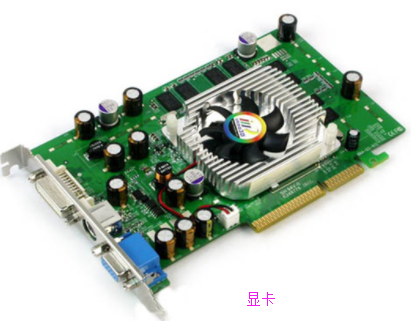

显卡和声卡：8471.8

内存条：8473.3
